冷(lěng)縫是(shì)指在混凝土(tǔ)澆築過程中因突發不(bù)可(kě)預料因素而導緻的(de)混凝土(tǔ)澆築中斷、且間(jiān)隔時(shí)間(jiān)超過混↔凝土(tǔ)的(de)初凝時(shí)間(jiān)，但(dàn)小(xiǎo)于混凝土(tǔ)的(de)終凝時( shí)間(jiān)而在混凝土(tǔ)結構中形成的(de)一(yī)種薄弱面。
施工(gōng)縫是(shì)指因施工(gōng)工(gōng)藝、施工(gōng)強度、混凝土(tǔ)溫控措施等原★因，“故意”産生(shēng)的(de)一(yī)個(gè)新老(lǎo)混凝土(tǔ)間(jiān)的(de)縫，但(dàn)施工(gōng)縫是(sγhì)需要(yào)鑿毛、設置拉筋、設止水(shuǐ)鋼闆等措施處理(lǐ)的(de)。對(duì)于地(dì)下(xià)室剪力牆的(de)施工(gōng)α縫，一(yī)般是(shì)在剪力牆內(nèi)的(de)施工(gōng)縫處，預埋一(yī)道(dào)止水(shuǐ)鋼闆，止水(shuǐ)鋼闆的(de)厚度一(yī)般為(wèi)3mm，為(wèi)了(le)保證質量，可(kě)加厚到(dào)5'mm。
兩者之間(jiān)的(de)□大(dà)不(bù)同是(shì)：一(yī)個(gè)是(shì)施工(gōng)不(bù)當、一(yī)個(gè)是(shì)施工(gōng)需要(yào)。

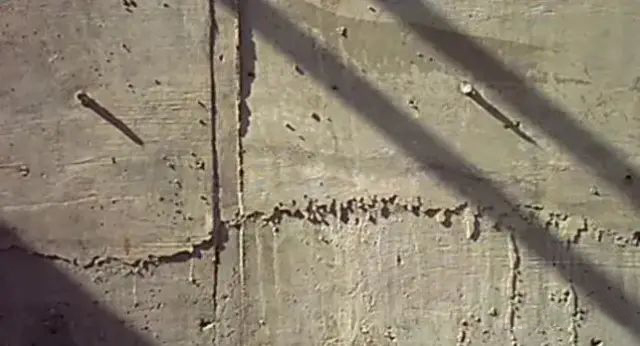

剪力牆冷(lěng)縫

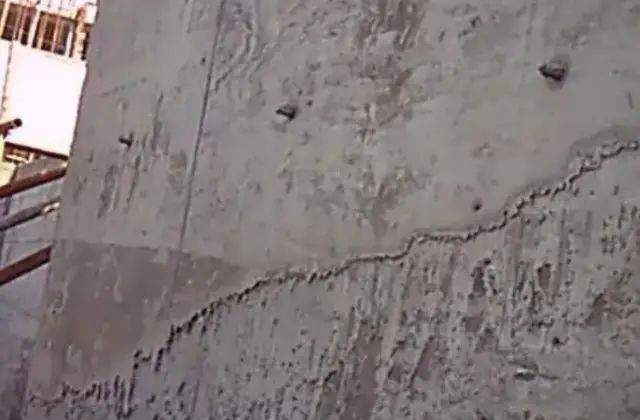

剪力牆施工(gōng)縫
一(yī)、冷(lěng)縫危害
鋼筋混凝土(tǔ)結構澆築過程中出現(xiàn)冷(lěng)縫，冷(lěng)縫會(huì)給鋼筋混凝土(tǔ)結構帶來(lái)較大(dà)隐患，影(yǐng)響混凝土(tλǔ)對(duì)鋼筋的(de)握裹力，影(yǐng)響鋼筋混凝土(tǔ)結構的(de)整體(tǐ)性，影(yǐng)響混凝土(tǔ)對(duì)鋼筋的(de)保護作(zuò←)用(yòng)，水(shuǐ)可(kě)能(néng)通(tōng)過冷(lěng)縫鏽蝕鋼筋，影(yǐng)響結構的(de)自(zì)防水(shuǐ)和(hé)使用(y∏òng)壽命。冷(lěng)縫首先要(yào)分(fēn)析裂縫形成的(de)原因，觀察裂縫的(de)狀況（是(shì)否貫通(tβōng)），然後根據具體(tǐ)情況做(zuò)相(xiàng)應處理(lǐ)。主要(yào)的(dδe)處理(lǐ)方式如(rú)下(xià)：
二、冷(lěng)縫處理(lǐ)工(gōng)藝
1、 處理(lǐ)概念
人(rén)工(gōng)鑿除混凝土(tǔ)表面乳皮，清水(shuǐ)沖洗幹淨，采用(yòng)去(qù)石子(zǐ)砂漿接縫，加強振搗和(hé)™養護。
2、 處理(lǐ)過程
· 人(rén)工(gōng)鑿毛
· 高(gāo)壓水(shuǐ)沖洗：沖毛水(shuǐ)壓力達到(dào)25—50 mpa ,效率高(gāo)，間(jiān)隙期超過2周，沖毛效果差。
· 低(dī)壓水(shuǐ)沖毛：在混凝土(tǔ)終凝後，用(yòng)0.3—0.6 mpa 的(de)水(≥shuǐ)壓沖毛，可(kě)能(néng)會(huì)沖掉2-3cm厚的(de)表層混凝土(tǔ)。
· 利用(yòng)風(fēng)砂槍沖毛：對(duì)齡期長(cháng)的(de)混凝土(tǔ)沖毛有(yǒu)效，但(dàn)是(shΩì)費(fèi)工(gōng)、費(fèi)時(shí)、費(fèi)料，施工(gōng)幹擾大(dà)。
· 鋼絲刷機(jī)械刷毛：功效高(gāo)，效果好(hǎo)，費(fèi)用(yòng)大(dà)。
三、冷(lěng)縫處理(lǐ)方法
1、表面修補法
表面修補法是(shì)一(yī)種簡單、常見(jiàn)的(de)修補方法，它主要(yào)适用(yòng)于穩定和(hé)對('duì)結構承載能(néng)力沒有(yǒu)影(yǐng)響的(de)表面裂縫以及深處裂縫的(de)處理(lǐ)。通(tōng)常的(de)處理(lǐ)♥措施是(shì)在裂縫的(de)表面塗抹水(shuǐ)泥漿、環氧膠泥或在混凝土(tǔ)表面塗刷水(shuǐ)泥基滲透結晶、瀝青等防水(shuǐ)材料，在防護的(de)同¥時(shí)為(wèi)了(le)防止混凝土(tǔ)受各種作(zuò)用(yòng)的(de)影(yǐng)響繼續開(kāi)裂，通(tōng)常可(kě)以采用(yòng)在裂縫的(de£)表面粘貼玻璃纖維布等措施。
2、灌漿、嵌縫封堵法
灌漿法主要(yào)适用(yòng)于對(duì)結構整體(tǐ)性有(yǒu)影(yǐng)響或有(yǒu)防滲要(yào)求的(de)混凝$土(tǔ)裂縫的(de)修補，它是(shì)利用(yòng)壓力設備将膠結材料壓入混凝土(tǔ)的(de)裂縫中，膠結材&料硬化(huà)後與混凝土(tǔ)形成一(yī)個(gè)整體(tǐ)，從(cóng)而起到(dào)封堵加固的(de)目的(de)。常用(yòng)的(de♣)膠結材料有(yǒu)水(shuǐ)泥漿、環氧樹(shù)脂、甲基丙烯酸酯、聚氨酯等化(huà)學材料。
嵌縫法是(shì)裂縫封堵中□常用(yòng)的(de)一(yī)種方法，它通(tōng)常是(shì)沿裂縫鑿槽★，在槽中嵌填塑性或剛性止水(shuǐ)材料，以達到(dào)封閉裂縫的(de)目的(de)。常用(yòng)的(de)塑性材料有(yǒu)聚氯乙烯膠泥、塑料油膏>、丁基橡膠等等；常用(yòng)的(de)剛性止水(shuǐ)材料為(wèi)聚合物(wù)水(shuǐ)泥砂漿。
3、混凝土(tǔ)置換法
混凝土(tǔ)置換法是(shì)處理(lǐ)嚴重損壞混凝土(tǔ)的(de)一(yī)種有(yǒu)效方法，此方法是(shì)Ω先将損壞的(de)混凝土(tǔ)剔除，然後再置換入新的(de)混凝土(tǔ)或其他(tā)材料。常用(yòng)的(de)置換材料有(yǒu)：普通(tōng)混凝土(tǔ)或水(s♠huǐ)泥砂漿、聚合物(wù)或改性聚合物(wù)混凝土(tǔ)或砂漿。
4、自(zì)修複法
添加mate-adv混凝土(tǔ)自(zì)修複防水(shuǐ)密實劑，可(kě)減少(shǎo)混凝土(tǔ)早期收縮裂縫78%以上(shàng)，混凝土(tǔ)裂縫的(de)自(zì) 修複率達到(dào)157%。mate-adv混凝土(tǔ)自(zì)修複防水(shuǐ)密實劑是(shì)一(yī)種摻入特殊活性無機(jī)材料的(de)防水(₹shuǐ)密實劑，通(tōng)過改性處理(lǐ)後複合而成的(de)深藍(lán)色無機(jī)水(shuǐ)溶液。兼具防水(shuǐ)、密實、混凝土(tǔ)×微(wēi)裂縫自(zì)修複功能(néng)。摻入混凝土(tǔ)中，在混凝土(tǔ)內(nèi)部形成自(zì)修複系統，當混凝土(tǔ)産生(shēng)微(wēi)裂縫時(shí)，活性 修複材料遇水(shuǐ)被二次激活，将混凝土(tǔ)中的(de)微(wēi)裂縫填充和(hé)堵塞，使混凝土(tǔ)微(wēi)裂縫達到(dào)自(zì)修複，提高(gāo)混凝土±(tǔ)防水(shuǐ)性、密實性及耐久性。
摻量為(wèi)混凝土(tǔ)膠凝材料總質量的(de)0.4%。
部分(fēn)素材來(lái)源：網絡資料
版權歸原作(zuò)者所有(yǒu)，如(rú)有(yǒu)侵權，請(qǐng)聯系删除
